海洋防腐涂料底漆（雙組份）
海洋防腐涂料底漆含有高效的防腐成分，能夠有效阻止海水中的氧化和腐蝕。海洋防腐涂料底漆（雙組份） 該底漆具有良好的耐海水腐蝕性能，能夠長期抵御海水的侵蝕。海洋防腐涂料底漆（雙組份）具有出色的耐鹽霧性能，適用于潮濕、多鹽分的海洋環(huán)境。海洋防腐涂料底漆（雙組份）適用于海洋平臺、海上鉆井平臺等海洋設施的防腐維護，延長設施的使用壽命。海洋防腐涂料底漆（雙組份）用于海洋工程建設中的鋼結(jié)構(gòu)、樁柱等金屬構(gòu)件的防腐涂裝，增強結(jié)構(gòu)的耐久性。
訂購熱線：400-990-6393
海洋防腐涂料底漆由高分子改性樹脂、玻璃鱗片、包膜防銹顏料助劑、溶劑、固化劑等組成的雙組份厚膜型涂料。
| 產(chǎn)品資料 |
顏色:鐵紅色 |
光澤:有光 |
|
密度:約1.3Kg/L |
體積固體份:（40±2）% |
|
|
附著力：1級 |
理論涂布率:4m2/Kg（100um干膜計） |
|
|
標準膜厚:200um干膜厚（約300um濕膜厚） |
||

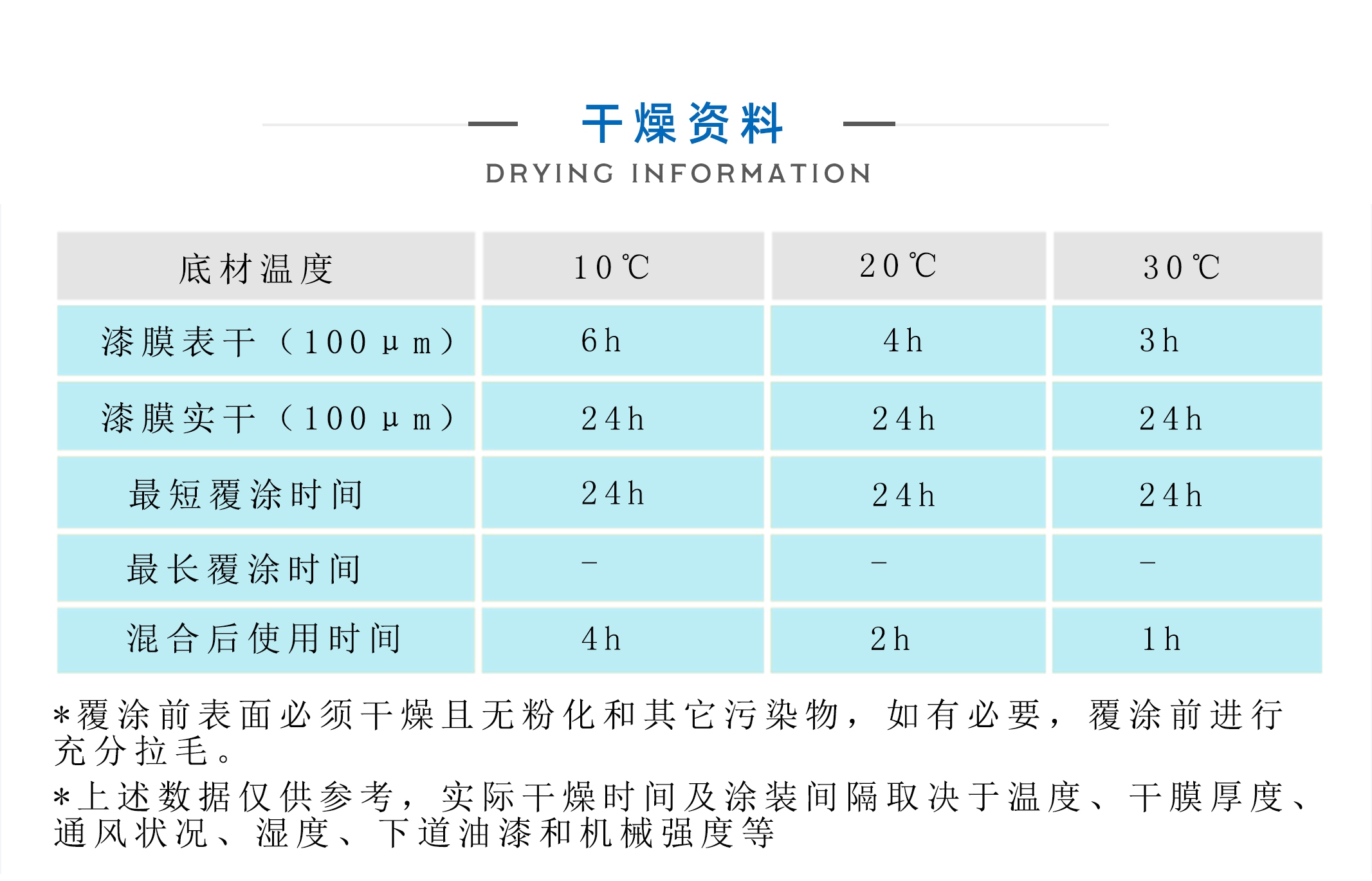

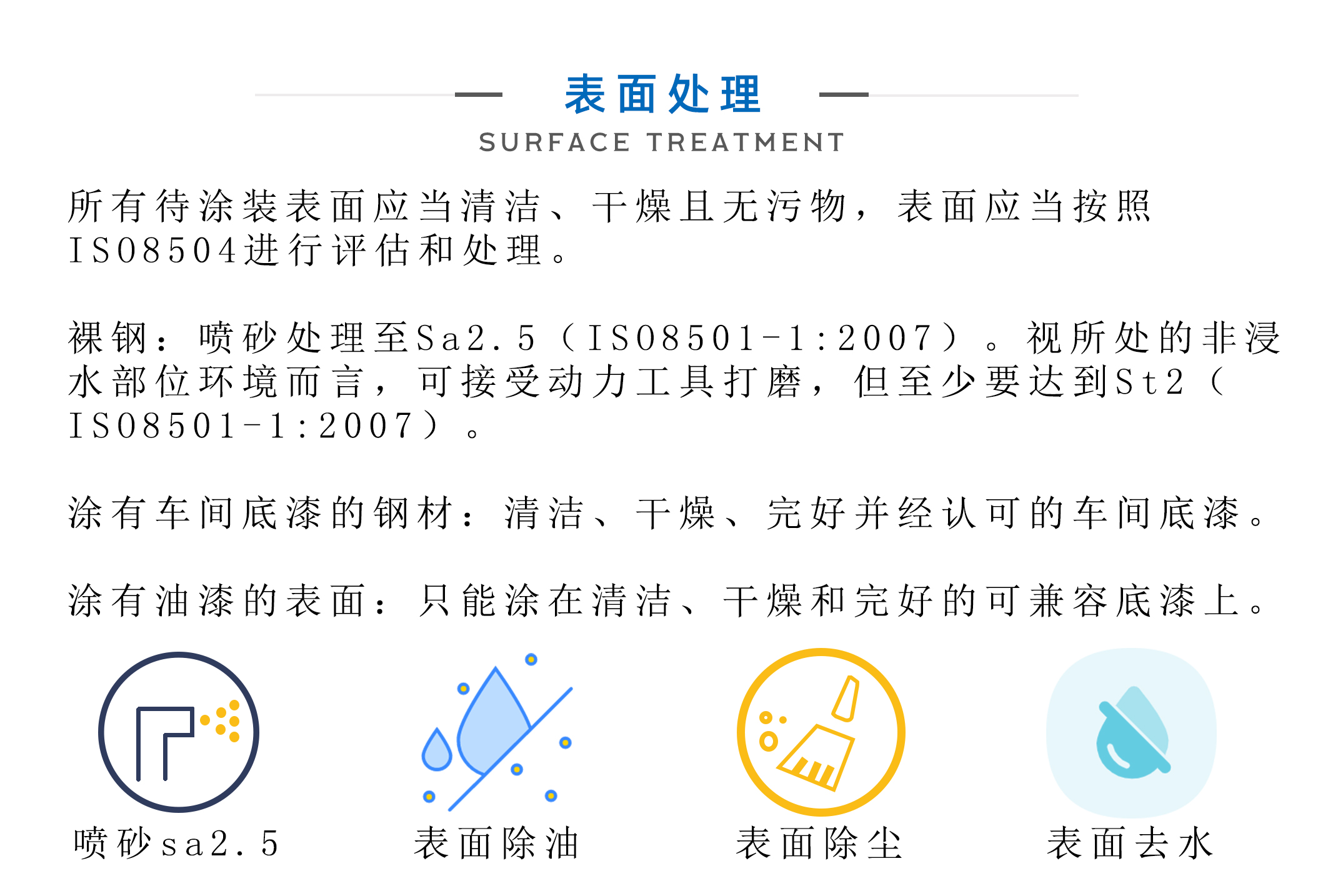

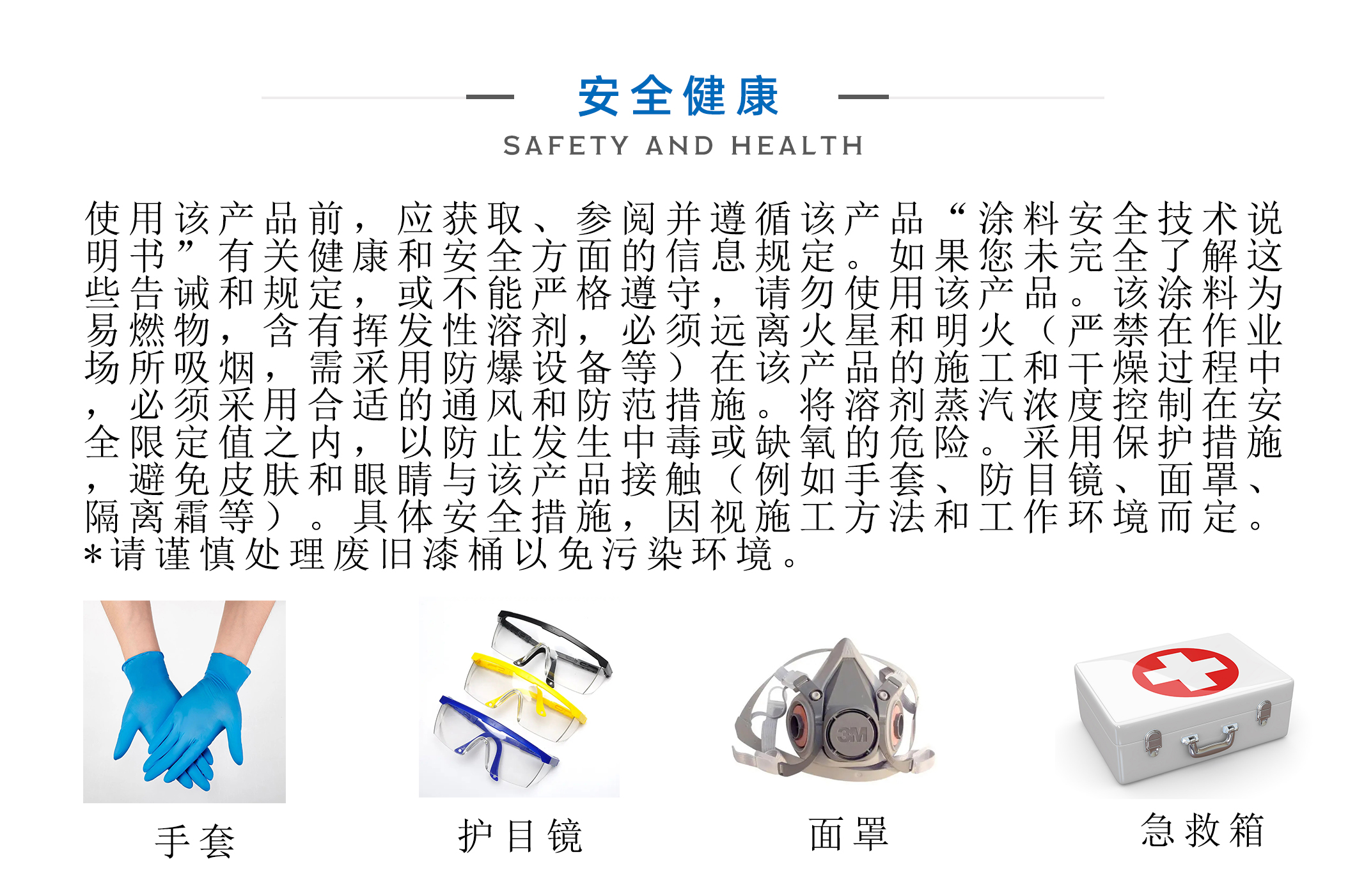

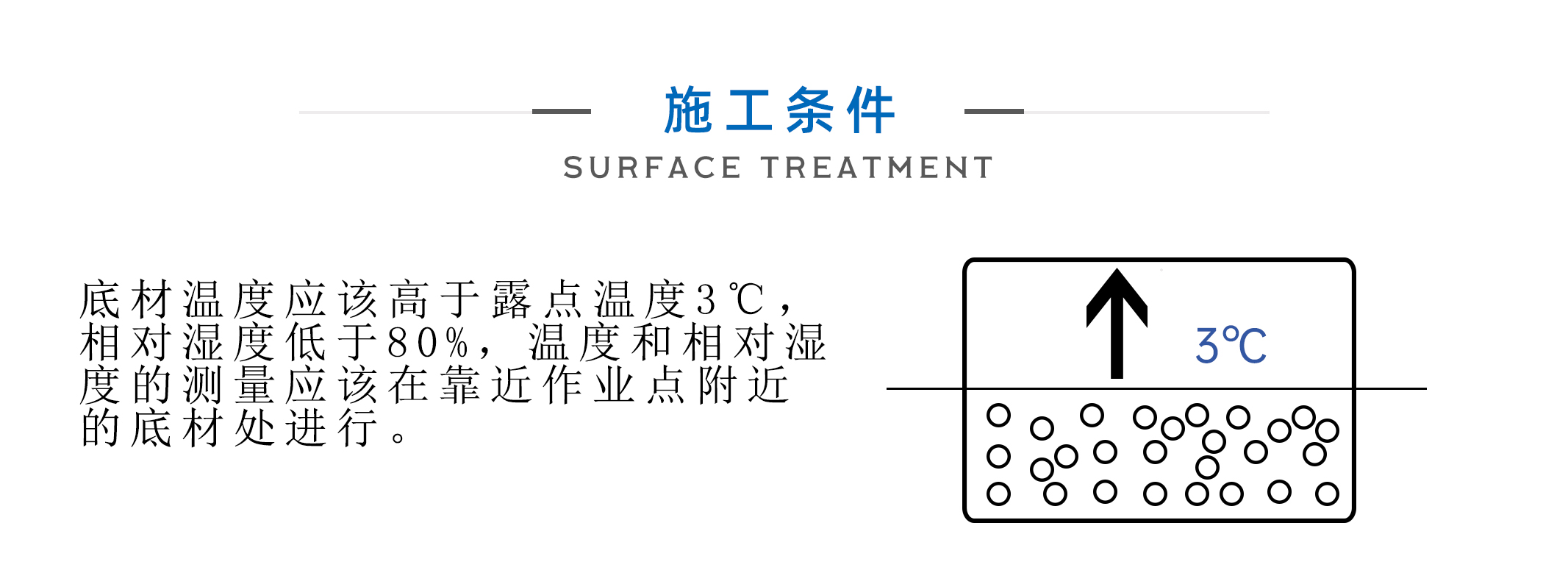

| 施工參數(shù) |
稀釋劑：專用稀釋劑 |
稀釋劑比例：5~10%（以油漆重量計算） |
|
混合比：甲組份：乙組份=20:（3-4） |
||
|
混合：用動力攪拌機將主漆攪拌均勻，然后邊攪拌，邊往里加入固化劑，直至充分混合均勻 |
||
|
無氣噴涂：噴嘴口徑：0.017~0.023英寸 噴槍壓力：15~18MPa |
||
|
滾涂、刷涂：建議僅作為預涂和小范圍涂覆時采用，但須達到要求的干膜厚度 |
||
| 典型配套 |
海洋防腐涂料底漆 |
80-100um （干膜厚度） |
|
環(huán)氧云鐵中間漆 |
120mm （干膜厚度） |
|
|
氟碳面漆 |
80um （干膜厚度） |
|
|
根據(jù)具體情況可以制定其它配套，請詢堅邦涂料公司400-990-6393 |
||
* 表示必填采購：海洋防腐涂料底漆（雙組份）
| * 聯(lián)系人： | 請?zhí)顚懩恼鎸嵭彰?/span> |
| * 手機號碼： | 請?zhí)顚懩穆?lián)系電話 |
| * 電子郵件： | |
| * 采購意向描述： | |
| 驗證碼： |
|
相關(guān)產(chǎn)品
- 水下作業(yè)涂料
- 水下作業(yè)涂料是堅邦涂料新研發(fā)的二代水下作業(yè)涂料，水下作業(yè)涂料是一種專門設計用于水下環(huán)境的涂料，具有防腐、抗海洋生物附著和耐水壓等特性。這種涂料在多個領域都發(fā)揮著關(guān)鍵作用，總的來說，水下作業(yè)涂料的應用范圍涵蓋了眾多水下環(huán)境，其防腐、抗海洋生物附著和耐水壓等特性使得在這些領域中得到了廣泛采用。
- 海工漆
- 海工漆是堅邦涂料新研發(fā)的第三代彈性耐磨體，由半預聚體、改性氨基聚醚、胺擴鏈劑、等原料現(xiàn)場噴涂成型。海工漆是一種應用廣泛的特殊涂料，用于保護海上設施，海工漆是一種專門設計用于海上環(huán)境的涂料，其組成和性能經(jīng)過精心調(diào)配，以抵御海水的腐蝕和其他惡劣條件。
- 水性高溫噴碼漆
- 水性高溫噴碼漆廣泛應用于高溫環(huán)境下各種鋼鐵上，與自動高溫噴號機使用。水性高溫噴碼漆是一種水基涂料，相對于溶劑型涂料而言，具有較低的揮發(fā)性有機化合物（VOCs）含量，更環(huán)保，對環(huán)境的影響較小。水性高溫噴碼漆通常具有良好的防腐和耐磨性，能夠有效防止金屬表面的腐蝕，并抵抗外部磨損，延長被涂物的使用壽命。
相關(guān)資訊
| 我要評論: | |
| *內(nèi) 容： |
|
| 驗證碼： |
|
聯(lián)系邦杰
江蘇邦杰防腐保溫科技有限公司
服務熱線：0519-88671908
聯(lián)系電話：400-990-6393
公司傳真：0519-88910601
公司郵箱：cys8183150@sina.com
公司地址：江蘇省常州市武進區(qū)三河口村
共有-條評論【我要評論】
