電子元件生產車間防靜電地坪涂料施工的規范流程

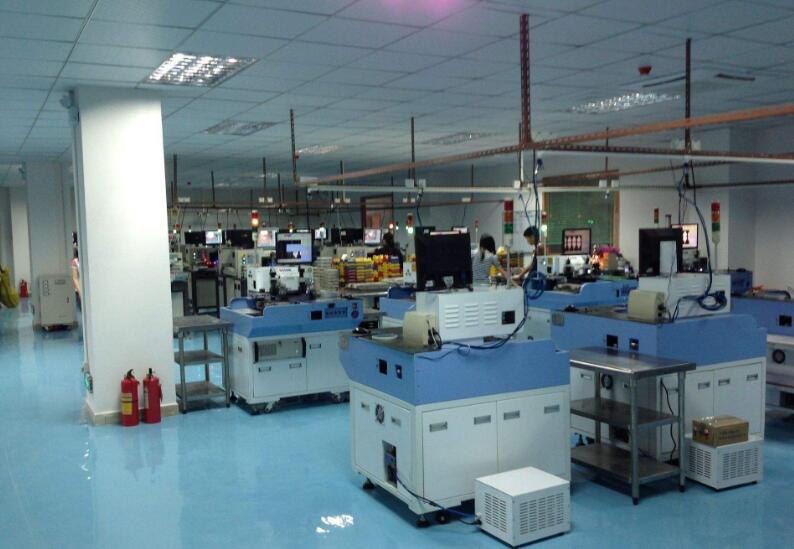

為確保電子元件廠家生產車間防靜電等要求的實現，環氧防靜電地坪涂料的普及，很好的滿足了生產車間的生產要求。
隨著防靜電地坪涂料技術的進步，采用環氧防靜電地坪涂料涂裝混凝土地面來獲得防止靜電產生的辦法越來越得到應用，環氧樹脂防靜電地坪具有表面平整，美觀，整體無縫，易清潔，易維修，防靜電效果長期持久有效，造價低等特點，可廣泛適用于電子電器制造，微機計算機精密設備，電氣控制，印刷，紡織，軍工等一切需要防靜電或防爆場所的地面涂裝。
此外，針對精密電子、精密儀器、精密儀表等生產場所的特殊要求，正歐防靜電環氧自流平地坪表面電阻在109Ω以下，防靜電性能優異，效果持久，可有效的降低精密電子產品成品的返修率和耗損，以及生產過程中降低攜帶低壓靜電對精密電子產品的危害。
總的來說，邦杰防靜電環氧自流平地坪具有以下性能特點：
A、表面平整美觀，達鏡面效果， 防靜電效力持久，可快速泄漏靜電荷；
B、耐磨、耐壓、耐沖擊；
C、耐酸、堿、鹽和油的腐蝕；
D、有一定的彈性。
下面我們就來說說邦杰防靜電環氧自流平地坪的規范的施工流程：
1、測試地面基礎水份情況，水份在8%以內，可進行施工，8%以上，會對防靜電地坪造成日后的隱患。（注意某些區域經常下雨，濕度差距大，做好提前準備工作）
2、打磨基礎并清理干凈，坑洼、破損處用正歐環氧砂漿修補處理。
①、基礎地面處理后，對于沒有伸縮縫的地面，要進行伸縮縫深切縫，以防止將來由于混凝土的內應力，形成不規則裂縫；
②、有伸縮縫的地方，用鋼筋鉤進行清縫，然后用吸塵器進行吸塵；
③、對于地坪裂縫，可以使用切割機將基底的裂縫切割出V形槽，在把V型槽里清理干凈，先封底再用專用修補環氧砂漿材料灌入，已達到基面平整；
④、柱邊和墻角邊用角磨機進行角磨，處理的平整、平滑。（不同的地面不同處理方法這里列舉常見的一種，如有疑問歡迎咨詢邦杰客服）
4、用邦杰環氧高滲透底漆批刮地面，目的是為了環氧樹脂與地面更好的粘接性能。
5、底涂干了之后，用自粘型導電銅箔（寬約10mm，厚度約0.02mm），按豎間隔1.5m*1.5m或2m*2m鋪設，或按甲方圖紙要求進行鋪設，鋪銅箔一般都要預留接地線的位置，接地線的數量是根據整個地面的大小而定。
6、銅箔鋪好之后可以用防靜電膩子在銅箔上刷一遍提高防靜電效果。
7、實干之后繼續整體刮涂防靜電砂漿，等待防靜電砂漿層達到實干程度，整體批一道防靜電膩子。
8、等待實干之后，我們需要進行對地坪靜電測試。
9、靜電測試通過后，才可以施工環氧防靜電自流平，確保靜電性能。
10、環氧防靜電自流平一般需要保養2天，2后天，我們需要再一次對環氧防靜電自流平進行靜電測試，測試值需要在109Ω以下,面層靜電值測試合格后，我們才可以把環氧防靜電自流平交付給業主使用。
注意事項：
1、施工注意地面平整度和毛細孔，地面裂縫處理好，避免出現裂紋；
2、每道工序需待前一道涂層達到實干程度才能進行，不能倉促強行施工；
3、大面積施工時注意接縫前后的色差；
4、施工溫度5～35℃，在溫度過高或者過低時或者濕度過高請咨詢廠方；
5、雙組份材料是由主劑和固化劑組成，施工時注意每組材料的配比；
6、上面涂前一定要測試導電中涂指標≤105達到要求才能上面涂；
7、季節交換注意選用不同型號的固化劑；
8、冬季操作，每組材料操作時間約60分鐘左右。夏季操作，每組材料操作時間約30分鐘，夏季存放避免暴曬，使用前務必保存于陰涼場所。
以上就是邦杰防靜電環氧自流平地坪的標準化施工流程介紹了，如果大家還有疑問，歡迎在線或來電咨詢！
相關資訊
- 環氧磷酸鋅防腐底漆的涂裝效果和范圍
- 金屬油罐抗靜電專用防腐涂料主要應用領域
- 無溶劑耐酸涂料：現代工業防腐的環保利器
- 耐油涂料使用范疇
- 堅邦環氧鐵紅防銹底漆，有色金屬選防腐涂料
- 堅邦防腐涂料知識—鋼鐵表面的凹凸度和涂層耐久性的關聯
- 堅邦無機富鋅涂料，通風型防腐涂料
- 關于江蘇邦杰協辦2014年新型環保涂料技術交流會
- 水性乳膠漆與溶劑型涂料有哪些區別
- 水下作業涂料使用條件
同類文章排行
- 耐高溫漆涂料和普通涂料的區別?
- 國內厚鋼板耐酸堿防腐涂料現狀，原理及壽命
- 冬季來臨，在北方如何使用水性噴號耐高溫涂料？
- 水性地坪涂料的特點，能用多少年？
- 好的車間地坪涂料對制造工廠的貢獻
- 重防腐涂料中的富鋅底漆的應用領域及干燥時間的判定
- 停車場地坪涂料出現脫落現象的原因？脫落之后的處理辦法
- 地坪涂料為什么要往水性化與多用途化方向發展
- 低VOC水性環氧樹脂地坪涂料
- 水性環氧地坪涂料的常見問題原因分析及解決方法
最新資訊文章
您的瀏覽歷史
